Ecografía de alta resolución en la valoración articular

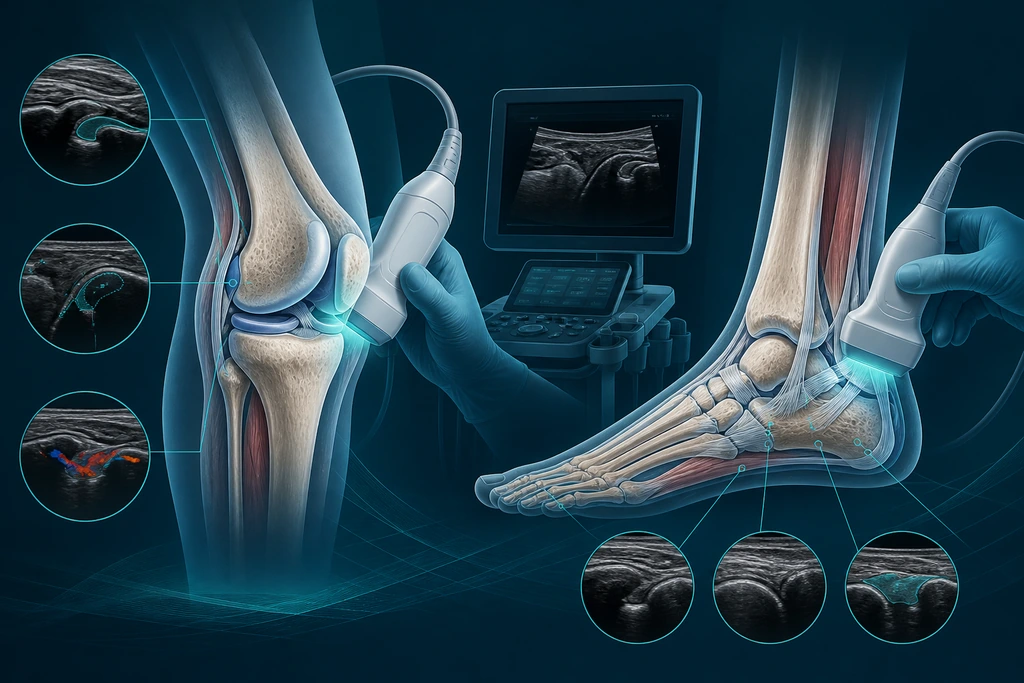

La ecografía de alta resolución en la valoración articular de rodilla y tobillo se apoya en transductores lineales de banda ancha, entre 12 y 24 MHz. Con esa frecuencia se distingue el perfil del cartílago hialino femoral, el espesor de la membrana sinovial y el trayecto del tendón rotuliano con una precisión que el examen físico no ofrece. El equipo no sustituye la radiografía: la complementa de forma directa. Un estudio bien planteado incluye un barrido transversal y longitudinal, la comparación con el lado contralateral y el registro en cine de los planos dudosos. En el tobillo, el mismo transductor permite seguir el ligamento peroneoastragalino anterior hasta su inserción maleolar, manteniendo el pie en ligera flexión plantar. La ganancia se ajusta tomando el hueso cortical como referencia y nunca el tejido blando. Sin ese punto de partida, el cartílago parece más grueso de lo real y el derrame articular se infravalora.

Con 18 MHz el cartílago hialino del cóndilo femoral medial se mide en milímetros y aparece como una banda anecoica de bordes netos. En una rodilla adulta sana el espesor oscila entre 2 y 4 mm según la zona de carga, y la diferencia entre cóndilos rara vez supera 0,5 mm. El explorador coloca el transductor completamente perpendicular a la superficie, sin inclinación, y corrige la ganancia hasta ver la interfase cartílago-hueso como una línea hiperecogénica continua. Cualquier pérdida de definición de esa interfase se documenta como irregularidad y no se atribuye a fallos del equipo. La sensibilidad para lesiones condrales de espesor completo mejora notablemente cuando se compara el mismo punto anatómico en flexión de 30 y 60 grados. El derrame, medido en el receso suprarrotuliano, condiciona la ventana acústica: por encima de 5 mm de líquido el cartílago se visualiza mejor y la compresión debe ser mínima.

En el tobillo la secuencia importa para evitar errores: primero el compartimento lateral, después el medial y al final el tendón de Aquiles. El ligamento peroneoastragalino anterior se explora en el plano axial con el pie en flexión plantar neutra; su espesor normal ronda los 2 mm y se observa como una banda fibrilar fina entre el maléolo peroneo y el astrágalo. La maniobra de cajón anterior ecoguiada, con el transductor completamente fijo, permite ver la separación de los bordes en tiempo real y comparar directamente con el lado sano. El ligamento deltoideo exige una inclinación caudal del transductor sobre el maléolo medial, porque su trayecto profundo se pierde con un ángulo recto convencional. Los tendones peroneos se estudian tanto en transversal como en longitudinal con movilización activa del paciente. La presencia de líquido en la vaina, el engrosamiento focal o la pérdida del patrón fibrilar se anotan por separado, ya que la rotura parcial y la tenosinovitis comparten características de imagen.

La ecografía de alta resolución en la valoración articular fracasa más por fallos de técnica que por limitaciones del equipo. Dos errores concentran la mayor parte de las imágenes inservibles: la presión excesiva del transductor y un ángulo de incidencia incorrecto. Comprimir el receso suprarrotuliano vacía un derrame de 4 mm y hace desaparecer la sinovitis que se pretendía medir; apoyar el transductor sin gel suficiente aplana el cartílago y genera falsas irregularidades. La anisotropía afecta a los tendones y ligamentos cuando el haz ultrasónico no incide a 90 grados: la banda hiperecogénica se vuelve oscura y simula una rotura inexistente. La corrección se realiza inclinando suavemente el transductor, nunca subiendo la ganancia de forma artificial. Para el modo Doppler poder, con frecuencias altas hay que bajar el PRF y el filtro de pared, ajustando la escala de velocidad a 3-5 cm/s; de lo contrario, el flujo sinovial lento se pierde por completo.

El método tiene un techo clínico evidente. El edema óseo medular, la lesión osteocondral oculta del domo astragalino y la rotura de la raíz meniscal posterior escapan al transductor por su profundidad y por la barrera infranqueable del hueso cortical. Tampoco resulta fiable en pacientes con índice de masa corporal muy alto, en tobillos con edema inflamatorio importante ni en rodillas operadas con material de osteosíntesis, donde la sombra acústica borra por completo el plano de interés. La ecografía detecta con buena sensibilidad las roturas del ligamento peroneoastragalino anterior, pero pierde precisión diagnóstica en las lesiones del ligamento cruzado anterior y en los cuerpos libres intraarticulares no calcificados. Cuando el resultado cambia de manera directa la conducta quirúrgica, el estudio se completa con una resonancia magnética de 3 teslas o con una artrorresonancia previa. La ecografía, por tanto, funciona como filtro rápido y como guía para la punción, no como sustituto definitivo. El informe médico debe declarar esta limitación por escrito de forma clara. Cuando la ecografía descarta lesiones graves, se pueden aplicar los criterios-clinicos-para-el-alta-y para planificar el regreso seguro del deportista a la competición.

Antes de realizar una infiltración ecoguiada en la rodilla o en el tobillo, conviene repasar cuatro puntos críticos en la misma sesión clínica.

• Fija el punto exacto de entrada mediante una marca cutánea y una imagen previa al pinchazo.
• Confirma la ruta de abordaje con Doppler poder para no atravesar inadvertidamente una rama vascular superficial.
• Guarda un clip completo de la aguja en plano longitudinal, asegurando que se visualice tanto el cuerpo como la punta.
• Anota siempre la profundidad exacta, el ángulo de inserción y el volumen total infundido en el informe final.

La ecografía de alta resolución en la valoración articular previa evita por completo infiltrar un tendón que ya presenta degeneración o una bursa que en realidad contiene un cuerpo libre. El consejo práctico fundamental: nunca inicies la administración del fármaco sin haber visto la aguja durante todo su recorrido en pantalla. Si la punta desaparece un solo instante, detente de inmediato, corrige el plano de exploración y vuelve a avanzar con total seguridad.
